TheH-greda HEB260 S355JRima specifične dimenzije od 260 mm visine, 260 mm širine, 10 mm debljine trake i 17,5 mm debljine prirubnice. U području inženjeringa čeličnih konstrukcija, konstrukcijski čelik je temeljni materijal za građevinske okvire.

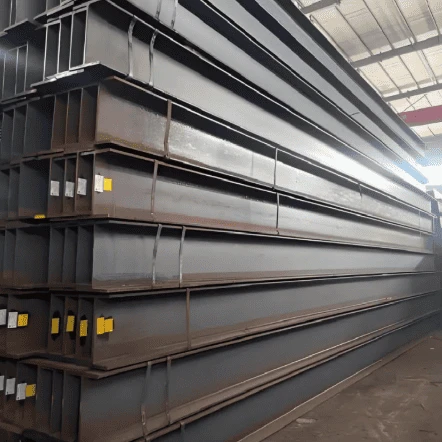

H-greda HEB260 S355JR
Među njima, europski standardni H{0}}grede naširoko se koriste u međunarodnim projektima zbog svojih standardiziranih dimenzija i mehaničkih svojstava.
Ovo je tipična široka -prirubnica H-greda, koja pripada seriji "HEB" unutar europskog standardnog sustava. Seriju karakteriziraju širine prirubnica koje su slične ili jednake visini presjeka, pružajući izvrsnu otpornost na savijanje i stabilnost duž obje glavne osi (X i Y).
Brojčana oznaka profila predstavlja, redom, visinu presjeka, širinu ruba, debljinu rebra i debljinu ruba, sve u milimetrima.
S355JR H greda je europski standardni ne-legirani konstrukcijski čelik. "S" označava konstrukcijski čelik, "355" označava minimalnu granicu razvlačenja od 355 MPa, "J" specificira zahtjeve za udarnom energijom od 27 J na 0 stupnjeva, a "R" označava udarnu izvedbu na sobnoj temperaturi. Ova kombinacija materijala i presjeka osigurava pouzdanu izvedbu H-grede pod statičkim opterećenjima i dinamičkim naprezanjima.
Kontaktirajte sada da biste dobili ponudu za H gredu za S355JR
Osnovne dimenzije H-grede HEB260 S355JR
| Parametar | Vrijednost | Jedinica |
|---|---|---|
| Visina presjeka (h) | 260 | mm |
| Širina prirubnice (b) | 260 | mm |
| Debljina mreže (tw) | 10 | mm |
| Debljina prirubnice (tf) | 17.5 | mm |
| Polumjer korijena (r) | 14 | mm |
| Težina po metru | ~57.1 | kg/m |
Mehanička svojstva H-grede HEB260 S355JR
| Vlasništvo | Vrijednost | Ispitni uvjet / Napomena |
|---|---|---|
| Granica tečenja (ReH) | Veći ili jednak 355 | MPa, sobna temperatura |
| Vlačna čvrstoća (Rm) | 470–630 | MPa, sobna temperatura |
| Istezanje (A) | Veći ili jednak 20 | % |
| Energija udarca (KV) | Veći ili jednak 27 | J, -20 stupnjeva |
| Tvrdoća | Manje ili jednako 180 | HB (Brinell) |
| Gustoća | 7.85 | g/cm³ |
Svojstva presjeka H-grede HEB260 S355JR
| Vlasništvo | Vrijednost | Jedinica | Bilješka |
|---|---|---|---|
| Površina-presjeka (A) | 70.8 | cm² | Približno |
| Moment inercije oko jake osi (Ix) | 9190 | cm⁴ | Savijanje oko Y-osi |
| Moment inercije oko slabe osi (Iy) | 3590 | cm⁴ | Savijanje oko X-osi |
| Modul presjeka (Wx) | 707 | cm³ | Jaka os |
| Modul presjeka (Wy) | 276 | cm³ | Slaba os |
| Radijus vrtnje (rx) | 11.4 | cm | Jaka os |
| Radijus vrtnje (ry) | 7.1 | cm | Slaba os |
Zašto je HEB260 S355JR H greda odabrana u projektu?
H-greda HEB260 S355JR ima dobro-uravnotežen poprečni-presjek, a širok-dizajn prirubnice pruža veliki moment tromosti i modul presjeka. To znači da se pod vertikalnim opterećenjima (kao što su težine poda) ili vodoravnim opterećenjima (kao što je vjetar), HEB260 S355JR H-grede mogu učinkovito oduprijeti deformaciji savijanja i spriječiti pretjerano strukturalno uvijanje.
U usporedbi s uskim -prirubnim H-gredama, HEB260 S355JR H-grede pokazuju značajno poboljšanu stabilnost duž slabe osi (tj. osi okomite na širinu prirubnice).
Stoga se H-grede HEB260 S355JR često koriste kao stupovi koji zahtijevaju minimalno bočno ukrućenje ili sa širokim razmakom ukrućenja. Također su prikladni za grede koje zahtijevaju krutost u oba smjera.
Napon razvlačenja od 355 MPa osigurava da profilni čelik S355JR H- prolazi kroz elastičnu deformaciju do ove razine naprezanja, prelazeći u plastičnu deformaciju nakon nje. Ovo ponašanje daje jasnu strukturnu sigurnosnu granicu.
Indikatori energije udarca ("J" i "R") osiguravaju da S355JR H-profili posjeduju dovoljnu žilavost. U okruženjima niske-temperature ili pod iznenadnim udarima, čelik može apsorbirati energiju bez krhkog loma. Ovo je svojstvo ključno za sigurnost građevinskih konstrukcija, osobito u područjima koja mogu biti izložena seizmičkim opterećenjima ili slučajnim udarima.
HEB260 S355JR H-Kućište grede
Stupovi u industrijskim i komercijalnim zgradama: U našim projektima, kao što su tvornice, skladišta ili komercijalne zgrade, H-grede HEB260 obično se koriste kao primarni okomiti elementi koji-nose opterećenje, nose aksijalna opterećenja i momente savijanja od gornje konstrukcije.
Glavne ili sekundarne grede u-radnim platformama za teške uvjete rada: HEB260 S355JR H-profili također se koriste u našim projektima izgradnje industrijskih platformi. Na platformama koje trebaju nositi tešku opremu ili koncentrirana opterećenja, njihova izvrsna otpornost na savijanje je u potpunosti iskorištena.
Pomoćne komponente ili potporni sustavi u mostovima: Određeni sekundarni članovi ili potporni sustavi u našim projektima mostova koriste HEB260 S355JR H-profile. Dok glavni nosači mogu koristiti veće profile ili kompozitne dijelove, HEB260 grede su prikladne za poprečne grede, ukrućenje i druge pomoćne elemente.
Tlačni ili vlačni elementi u tornjevima i rešetkama: U nekim projektima tornjeva i rešetki, HEB260 S355JR H-profili koriste se za kompresijske ili vlačne elemente. Njihov stabilan oblik poprečnog-presjeka čini ih prikladnima za članove izložene kombiniranim aksijalnim silama i momentima savijanja.
Kontaktirajte sada da biste dobili ponudu za H gredu za S355JR
Što je američki ekvivalent S355JR?
Uobičajeni ekvivalenti uključuju: S235JR: Ekvivalent ASTM A36. S275JR: Ekvivalent ASTM A572 Grade 42. S355JR/J2: Ekvivalent ASTM A572 Grade 50.
Što je stupanj S355JR?
Čelik S355JR ima visok omjer čvrstoće-i-težine, što ga čini prikladnim za upotrebu u-nosivim konstrukcijama kao što su mostovi, zgrade i strukture na moru. Ima minimalnu granicu razvlačenja od 355 N/mm², što ga čini jednim od najčvršćih dostupnih vrsta čelika.
Je li S355J2 bolji od S355JR?
Primarna evolucija unutar ovog trija je: Osnovna žilavost na sobnoj temperaturi (S355JR) → Poboljšana žilavost za hladne klime (S355J2) → Poboljšana žilavost PLUS poboljšana svojstva za kritičnu proizvodnju (S355J2+N). Ključna metrika: Charpy V-Energija udarca s urezima Veća ili jednaka 27 Joulea na +20 stupnju.
Koja je razlika između S275JR i S355JR?
Što se tiče S275JR VS S355JR, oni zapravo nisu potpuno ista stvar. S275JR je ugljični čelik, dok je S355JR niskolegirani čelik. I ugljični čelik S275JR i S355JR niskolegirani čelik su pod EN10025-2 standardom. Niskolegirani čelik S355JR je kvalitetniji čelik od ugljičnog čelika S275JR.
Koja je vrsta čelika S355JR?
Vrsta čelika S355JR koristi se za proizvodnju vruće{1}}valjanih ravnih i dugih proizvoda, koji se kasnije koriste u proizvodnji čeličnih građevinskih konstrukcija. Klasifikacija: ne-legirani konstrukcijski čelik. Proizvodi: Ravni i dugi proizvodi, polu-proizvodi.
