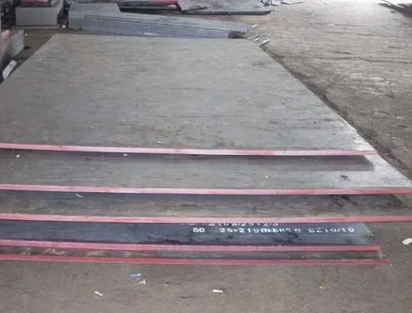

ASTM A537 klasa 1(A537 Cl.1) čelične ploče su kvalitetne ploče za tlačne posude ugljik-mangan-silicij koje se isporučuju u normaliziranom stanju, prvenstveno se koriste za zavarene kotlove i tlačne posude gdje se zahtijeva dobra čvrstoća i žilavost zareza; proizvedeni su u finoj austenitnoj veličini zrna za poboljšanu otpornost na krhki lom i imaju kontroliranu kemiju za ravnotežu čvrstoće i zavarljivosti, što ih čini prikladnima za razne primjene pri umjerenim do povišenim temperaturama.
Kemijski sastav ASTM A537 Klasa 1
|
Element |
Sastav (%) |
|---|---|
|
Ugljik (C) |
0,24 maks |
|
mangan (Mn) |
0.70-1.35 (≤40mm) 1.00-1.60 (>40 mm) |
|
fosfor (P) |
0,035 maks |
|
Sumpor (S) |
0,035 maks |
|
Silicij (Si) |
0.15-0.50 |
|
Bakar (Cu) |
0,35 max (ako je navedeno) |
|
Nikal (Ni) |
0,25 max (ako je navedeno) |
|
Krom (Cr) |
0,25 max (ako je navedeno) |
|
Molibden (Mo) |
0,08 max (ako je navedeno) |
Mehanička svojstva ASTM A537 klase 1
|
Vlasništvo |
Vrijednost |
|---|---|
|
Vlačna čvrstoća |
70-90 ksi (485-620 MPa) |
|
Granica tečenja |
50 ksi (345 MPa) min (manje od ili jednako 65 mm) |
|
Izduženje (u 50 mm) |
22% min |
Ključne karakteristike:
Materijal:Ugljik, mangan, silikonski čelik.
Toplinska obrada:Isporučeno uNormaliziranostanje.
Prijave:Tlačne posude, kotlovi, spremnici za skladištenje (API 650/620), posebno tamo gdje je potrebna izvrsna otpornost na urez za umjerene/niže temperature.
Svojstva (u odnosu na klasu 2):Veća žilavost, ali niža granica razvlačenja (min. 50 ksi) od klase 2 (min. 60 ksi).
Zavarljivost:Dobra zavarljivost i svojstva izrade.
Zašto se koristi:
Pruža -isplativo rješenje za primjene koje zahtijevaju poboljšana mehanička svojstva (čvrstoća i žilavost) izvan osnovnih ugljičnih čelika, bez povećane složenosti i troškova kaljenja i popuštanja klase 2.
postupak obrade
• Taljenje i pročišćavanje kako bi se postigla potpuna deoksidacija i fina veličina zrna
• Normalizacijska toplinska obrada za pročišćavanje mikrostrukture i razvoj potrebne čvrstoće i žilavosti
• Rezanje i priprema površine, uključujući uklanjanje stvrdnutih rubova ili zona-pogođenih toplinom
• Oblikovanje hladnim metodama ili kontroliranim toplim oblikovanjem, uz ponovnu -normalizaciju ako je potrebno
• Zavarivanje s potrošnim materijalima s niskim{0}}vodikom i odgovarajućom kontrolom predgrijanja i međuprolaza
• Toplinska obrada nakon-zavarivanja za smanjenje zaostalih naprezanja
• Završna inspekcija i ispitivanje za provjeru mehaničkih svojstava i unutarnje čvrstoće
Zatražite profesionalnu ponudu za ASTM A537 Klasa 1 od GNEE Steel.
Je li ASTM A537 klasa 1 zavarljiva?
Da, ima izvrsnu zavarljivost. Preporuča se pravilno predgrijavanje i toplinska obrada nakon -zavarivanja (PWHT) kako bi se spriječilo hladno pucanje i smanjilo zaostalo naprezanje, posebno za deblje dijelove ili teške uvjete rada.
Koji je tipični raspon kemijskog sastava?
Sadrži 0,18-0,28% ugljika, 1,00-1,60% mangana, 0,15-0,35% silicija, manje ili jednako 0,035% fosfora, manje ili jednako 0,035% sumpora, i tragove drugih elemenata, balansirajući snagu, žilavost i zavarljivost.
Za koji temperaturni raspon je prikladan?
Ima dobre performanse od -20 stupnjeva F (-29 stupnjeva ) do 650 stupnjeva F (343 stupnja ). Izvan ovog raspona, njegova mehanička svojstva mogu degradirati, stoga se ne preporučuje za rad na ekstremno visokim ili niskim temperaturama bez procjene.
Koje su uobičajene primjene ASTM A537 klase 1?
Uobičajena uporaba uključuje tlačne posude, kotlove, spremnike i strukturne komponente u industriji nafte, plina, petrokemiji i proizvodnji električne energije, gdje su otpornost na tlak i umjerenu temperaturu kritični.
Zahtijeva li ispitivanje utjecaja?
Da, Charpy V{0}}testiranje udarca je obavezno. Na -20 stupnjeva F (-29 stupnjeva), minimalna apsorbirana energija je 20 ft-lb (27 J) za uzorke, čime se osigurava dovoljna žilavost za otpornost na krti lom.
Kako se isporučuje ASTM A537 klasa 1?
Isporučuje se kao ploče u kaljenom i kaljenom stanju, s izvještajima o ispitivanju mlina (MTR) koji potvrđuju kemijski sastav, mehanička svojstva i toplinsku obradu, osiguravajući sljedivost i sukladnost.
Koja su ograničenja ASTM A537 klase 1?
It's not suitable for cryogenic or extreme high-temperature (>650 stupnjeva F/343 stupnja ) usluge. Ima ograničenu otpornost na koroziju u teškim uvjetima i zahtijeva odgovarajuće zavarivanje/PWHT kako bi se izbjegli problemi s performansama.
Može li se dodatno očvrsnuti nakon izrade?
Ponovno -otvrdnjavanje se ne preporučuje jer može uzrokovati neujednačena svojstva ili pucanje. Ako je potrebna dodatna čvrstoća, odabir ASTM A537 klase 2 ili legiranih čelika je poželjniji od otvrdnjavanja nakon-fabrikacije.
Koja je najveća vrijednost ekvivalenta ugljika (CE)?
Ekvivalent ugljika, izračunat pomoću formula poput IIW, obično je manji ili jednak 0,45% kako bi se osigurala zavarljivost. Veći CE povećava rizik od hladnog pucanja, pa je potrebna stroga kontrola kemijskog sastava.
