AnASTM A36 H gredaTablica veličina je standardizirana referentna tablica koja navodi dimenzije, težinu i strukturna svojstva čeličnih greda u obliku slova H (široka prirubnica) proizvedenih prema specifikaciji ASTM A36/A36M.

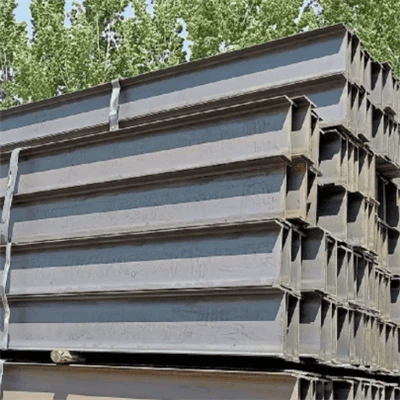

ASTM A36 H greda
To je bitan alat za inženjere, proizvođače i voditelje projekata za brz odabir prave veličine grede na temelju zahtjeva opterećenja, konstrukcijskog dizajna i isplativosti.
Za bilo koju konstrukciju ili projekt čelične konstrukcije, razumijevanje tablice veličine grede ASTM A36 H osigurava točan odabir materijala, strukturnu sigurnost i optimizirane performanse.

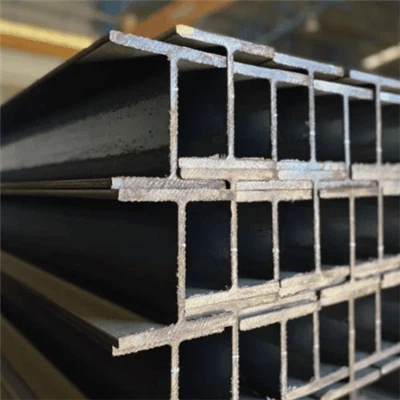

Razumijevanje ASTM A36 H grede
Prije nego što zaronite u tablicu veličina, važno je razumjeti sam materijal.
ASTM A36 H greda je toplo{1}}valjani konstrukcioni čelični profil izrađen od nisko-ugljičnog čelika. Široko se koristi zbog:
- Umjerena snaga
- Izvrsna zavarljivost
- Dobra obradivost
- Troškovna-učinkovitost
To ga čini idealnim za opću konstrukcijsku primjenu gdje nije potrebna ultra{0}}visoka čvrstoća.
Koje informacije uključuje ASTM A36 H tablica veličina grede?
Tipična tablica veličine grede ASTM A36 H pruža i geometrijske dimenzije i mehanička/presječna svojstva.
1. Oznaka odjeljka
Primjer: W24 × 104
- W=Široka prirubnica
- 24=Nazivna dubina (inči)
- 104=Težina po stopi (lb/ft)
Ova oznaka pomaže korisnicima da brzo prepoznaju veličinu i težinu grede.
2. Ključne dimenzije
| Parametar | Opis |
|---|---|
| Dubina (h) | Ukupna visina grede |
| Širina prirubnice (b) | Širina gornje i donje prirubnice |
| Debljina mreže (tw) | Debljina okomitog presjeka |
| Debljina prirubnice (tf) | Debljina prirubnice |
Ove dimenzije određuju geometriju i-nosivost grede.
3. Svojstva presjeka
Tablica veličine grede ASTM A36 H također uključuje kritične strukturne parametre:
| Vlasništvo | Funkcija |
|---|---|
| Područje presjeka | Označava volumen materijala |
| Težina (lb/ft) | Važno za troškove i transport |
| Moment inercije (Ix, Iy) | Otpornost na savijanje |
| Modul presjeka (Wx, Wy) | Čvrstoća pod naprezanjem savijanja |
Ove su vrijednosti bitne za strukturne proračune i projektiranje.
Zašto je ASTM A36 H tablica veličina grede važna
1. Precizan odabir grede
Inženjeri koriste grafikon kako bi uskladili veličinu grede sa zahtjevima za opterećenjem, izbjegavajući nedovoljno ili pretjerano projektirano.
2. Poboljšana konstrukcijska sigurnost
Referenciranjem svojstava poput momenta tromosti i modula presjeka, projektanti osiguravaju da struktura može sigurno podnijeti opterećenja.
3. Optimizacija troškova
Odabir ispravne veličine iz ASTM A36 H tablice veličina grede pomaže smanjiti:
- Materijalni otpad
- Troškovi prijevoza
- Ukupni proračun projekta
4. Standardizacija i kompatibilnost
- Budući da ASTM A36 slijedi stroge standarde, tablica veličina osigurava:
- Zamjenjivost među dobavljačima
- Sukladnost s međunarodnim građevinskim propisima
ASTM A36 H Veličine greda
|
Oznaka |
Dimenzije |
Statički parametri |
|||||||
|
Moment inercije |
Modul presjeka |
||||||||
|
Carski |
Dubinah (u) |
Širina (u) |
Debljina mreže (in) |
Površina presjeka (in2) |
Težina (lb/ft) |
Ix(in4) |
Iy(in4) |
Wx (in3) |
Wy (in3) |
|
(u x lb/ft) |
|||||||||
|
W 27 x 178 |
27.8 |
14.09 |
0.725 |
52.3 |
178 |
6990 |
555 |
502 |
78.8 |
|
W 27 x 161 |
27.6 |
14.02 |
0.660 |
47.4 |
161 |
6280 |
497 |
455 |
70.9 |
|
W 27 x 146 |
27.4 |
14 |
0.605 |
42.9 |
146 |
5630 |
443 |
411 |
63.5 |
|
W 27 x 114 |
27.3 |
10.07 |
0.570 |
33.5 |
114 |
4090 |
159 |
299 |
31.5 |
|
W 27 x 102 |
27.1 |
10.02 |
0.515 |
30.0 |
102 |
3620 |
139 |
267 |
27.8 |
|
W 27 x 94 |
26.9 |
10 |
0.490 |
27.7 |
94 |
3270 |
124 |
243 |
24.8 |
|
W 27 x 84 |
26.7 |
9.96 |
0.460 |
24.8 |
84 |
2850 |
106 |
213 |
21.2 |
|
W 24 x 162 |
25 |
13 |
0.705 |
47.7 |
162 |
5170 |
443 |
414 |
68.4 |
|
W 24 x 146 |
24.7 |
12.9 |
0.650 |
43.0 |
146 |
4580 |
391 |
371 |
60.5 |
|
W 24 x 131 |
24.5 |
12.9 |
0.605 |
38.5 |
131 |
4020 |
340 |
329 |
53.0 |
|
W 24 x 117 |
24.3 |
12.8 |
0.55 |
34.4 |
117 |
3540 |
297 |
291 |
46.5 |
|
W 24 x 104 |
24.1 |
12.75 |
0.500 |
30.6 |
104 |
3100 |
259 |
258 |
40.7 |
|
W 24 x 94 |
24.1 |
9.07 |
0.515 |
27.7 |
94 |
2700 |
109 |
222 |
24.0 |
|
W 24 x 84 |
24.1 |
9.02 |
0.470 |
24.7 |
84 |
2370 |
94.4 |
196 |
20.9 |
|
W 24 x 76 |
23.9 |
9 |
0.440 |
22.4 |
76 |
2100 |
82.5 |
176 |
18.4 |
|
W 24 x 68 |
23.7 |
8.97 |
0.415 |
20.1 |
68 |
1830 |
70.4 |
154 |
15.7 |
|
W 24 x 62 |
23.7 |
7.04 |
0.430 |
18.2 |
62 |
1550 |
34.5 |
131 |
9.8 |
|
W 24 x 55 |
23.6 |
7.01 |
0.395 |
16.2 |
55 |
1350 |
29.1 |
114 |
8.3 |
|
W 21 x 147 |
22.1 |
12.51 |
0.720 |
43.2 |
147 |
3630 |
376 |
329 |
60.1 |
|
W 21 x 132 |
21.8 |
12.44 |
0.650 |
38.8 |
132 |
3220 |
333 |
295 |
53.5 |
|
W 21 x 122 |
21.7 |
12.39 |
0.600 |
35.9 |
122 |
2960 |
305 |
273 |
49.2 |
|
W 21 x 111 |
21.5 |
12.34 |
0.550 |
32.7 |
111 |
2670 |
274 |
249 |
44.5 |
|
W 21 x 101 |
21.4 |
12.29 |
0.500 |
29.8 |
101 |
2420 |
248 |
227 |
40.3 |
|
W 21 x 93 |
21.6 |
8.42 |
0.580 |
27.3 |
93 |
2070 |
92.9 |
192 |
22.1 |
|
W 21 x 83 |
21.4 |
8.36 |
0.515 |
24.3 |
83 |
1830 |
81.4 |
171 |
19.5 |
|
W 21 x 73 |
21.2 |
8.3 |
0.455 |
21.5 |
73 |
1600 |
70.6 |
151 |
17.0 |
|
W 21 x 68 |
21.1 |
8.27 |
0.430 |
20.0 |
68 |
1480 |
64.7 |
140 |
15.7 |
|
W 21 x 62 |
21 |
8.24 |
0.400 |
18.3 |
62 |
1330 |
57.5 |
127 |
13.9 |
|
W 21 x 57 |
21.1 |
6.56 |
0.405 |
16.7 |
57 |
1170 |
30.6 |
111 |
9.4 |
|
W 21 x 50 |
20.8 |
6.53 |
0.380 |
14.7 |
50 |
984 |
24.9 |
94.5 |
7.6 |
|
W 21 x 44 |
20.7 |
6.5 |
0.350 |
13.0 |
44 |
||||
Tipične primjene na temelju odabira tablice veličina
Pomoću ASTM A36 H tablice veličina greda odabiru se različite veličine greda za različite primjene:
- Lagane konstrukcije → Manje grede (npr. W21 × 44)
- Zgrade srednjeg{0}}opterećenja → grede srednje-veličine (npr. Š24 × 104)
- Teške konstrukcije → Velike grede (npr. W27 × 178)
Prijave uključuju:
- Izgradnja okvira
- Čelični stupovi i grede
- Mostovi i platforme
- Nosači opreme
Kako učinkovito čitati ASTM A36 H tablicu veličina grede
Za učinkovito korištenje grafikona:
- Odredite potrebno opterećenje i raspon
- Provjerite moment tromosti (Ix) za otpornost na savijanje
- Provjerite čvrstoću presjeka (Wx).
- Potvrdite težinu i dimenzije za cijenu i ugradnju
Ovaj pristup -po-korak osigurava optimalan odabir materijala.
Tablica veličine grede ASTM A36 H više je od obične tablice-to je ključni inženjerski alat koji povezuje zahtjeve dizajna sa-stvarnim strukturalnim performansama.
- Razumijevanjem i ispravnim korištenjem ove tablice možete:
- Poboljšajte strukturnu pouzdanost
- Optimizirajte korištenje materijala
- Smanjite ukupne troškove projekta
Kao profesionalni dobavljač čelika, nudimo:
- Potpune tablice veličina greda ASTM A36 H i tehnička podrška
- Širok raspon W serije, HEA, HEB i prilagođenih veličina
- Brza dostava i usluga globalnog izvoza
Kontaktirajte nas danas kako biste dobili detaljne specifikacije ASTM A36 H grede i konkurentnu ponudu za svoj projekt!
Kontaktirajte sada da biste dobili ponudu za A36 H gredu
1. Koja je razlika između H grede i I grede?
H grede imaju šire prirubnice i deblje rebra, što omogućuje bolju-nosivost i stabilnost u usporedbi s tradicionalnim I gredama.
2. Kolika je granica razvlačenja ASTM A36 H grede?
ASTM A36 čelik obično ima minimalnu granicu razvlačenja od 36 ksi (≈250 MPa), što ga čini prikladnim za opću konstrukcijsku primjenu.
3. Kako odabrati ispravnu veličinu H grede?
Odabir ovisi o:
Zahtjevi za opterećenje
Duljina raspona
Standardi projektiranja konstrukcija
Inženjeri se obično pozivaju na tablice veličina H greda i tablice opterećenja za točan odabir.
4. Mogu li ASTM A36 H grede biti pocinčane?
Da. ASTM A36 H grede mogu biti vruće{2}}pocinčane kako bi se poboljšala otpornost na koroziju, posebno u vanjskim ili vlažnim okruženjima.
5. Jesu li dostupne prilagođene veličine H greda?
Da. Mnogi proizvođači podržavaju prilagođene dimenzije i specifikacije kako bi ispunili-specifične zahtjeve projekta.
